雙法蘭傳力接頭安裝尺寸與性能
膨脹節規格--C2F雙法蘭傳力接頭安裝尺寸與作用性能

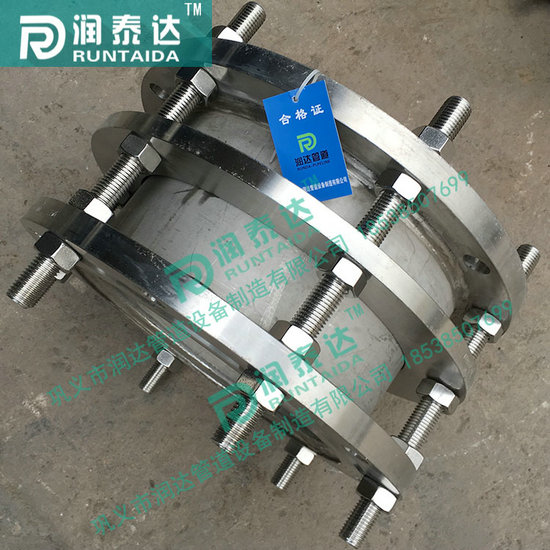

雙法蘭傳力接頭的型號是VSSJAF，簡稱C2F，它是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成的，它在工作的時候可以降低被連接件的壓力推力（也就是盲板的推力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向所產生的位移。它主要用于泵、閥門等附件的松套連接。膨脹節規格--C2F雙法蘭傳力接頭補償吸收管道軸向、橫向、角向受熱引起的伸縮變形。吸收地震、地陷對管道的變形量。伸縮節（膨脹節）主要用于補償管道因溫度變化而產生的伸縮變形，也用于管道因安裝調整等需要的長度補償。
雙法蘭傳力接頭的型號為VSSJA（C2F）型：兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。質量穩定，性能可靠，經河南省產品質量監督中心檢測，并通過技術監督局檢驗，連年被評為“重合同，守信用企業、“質量信得過單位”，并榮獲“二級計量合格證”、“監督檢驗合格證”。
可拆式雙法蘭傳力接頭型號為：VSSJAFC(CC2F)型:可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。
優點：雙法蘭傳力接頭安裝簡單方便、方便閥門安裝、可承受管線的軸向拉力。
特點：雙法蘭連接方式。
|
外徑接管Dw |
公稱通徑DN |
允許管端 |
伸縮量 |
允許轉角 |
最小長度 |
安裝長度 |
最大長度 |
配用螺栓 |
|
89 |
80 |
2680 |
20 |
17.90 |
90 |
100 |
110 |
12x60 |
|
108 |
100 |
3550 |
20 |
15.06 |
90 |
100 |
110 |
14x60 |
|
133 |
125 |
4620 |
20 |
13.05 |
95 |
105 |
115 |
14x60 |
|
159 |
150 |
5530 |
20 |
12.09 |
100 |
110 |
120 |
14x60 |
|
194 |
175 |
7370 |
20 |
10.51 |
100 |
110 |
120 |
16x60 |
|
219 |
200 |
9370 |
20 |
9.33 |
106 |
116 |
126 |
16x75 |
|
245 |
225 |
11750 |
20 |
8.36 |
112 |
122 |
132 |
16x80 |
|
273 |
250 |
14620 |
20 |
7.51 |
117 |
127 |
137 |
18x90 |
|
325 |
300 |
20680 |
20 |
6.32 |
120 |
130 |
140 |
18x100 |
|
377 |
350 |
27875 |
20 |
5.45 |
125 |
135 |
145 |
18x100 |
|
426 |
400 |
35600 |
20 |
4.80 |
130 |
140 |
150 |
18x110 |
|
480 |
450 |
45180 |
20 |
4.28 |
135 |
145 |
155 |
18x110 |
|
530 |
500 |
55120 |
20 |
3.88 |
140 |
150 |
160 |
18x120 |
|
630 |
600 |
65900 |
22 |
3.27 |
145 |
155 |
165 |
18x120 |
|
720 |
700 |
70170 |
22 |
2.86 |
150 |
160 |
170 |
20x120 |
|
820 |
800 |
84400 |
22 |
2.51 |
155 |
165 |
175 |
20x130 |
|
920 |
900 |
106200 |
22 |
2.24 |
160 |
170 |
180 |
20x130 |
|
1020 |
1000 |
116870 |
22 |
2.02 |
165 |
175 |
185 |
20x130 |
|
1220 |
1200 |
130600 |
24 |
1.69 |
170 |
180 |
190 |
22x140 |
|
1420 |
1400 |
146200 |
24 |
1.45 |
175 |
185 |
195 |
22x140 |
|
1620 |
1600 |
158300 |
24 |
1.27 |
180 |
190 |
200 |
22x140 |
|
1820 |
1800 |
166000 |
24 |
1.13 |
185 |
195 |
205 |
22x150 |
|
2020 |
2000 |
179000 |
24 |
1.01 |
190 |
200 |
210 |
24x150 |
|
2220 |
2200 |
187000 |
26 |
1.01 |
195 |
205 |
215 |
24x150 |
|
2420 |
2400 |
196000 |
26 |
1.01 |
200 |
210 |
220 |
24x150 |
|
2620 |
2600 |
206000 |
26 |
1.01 |
205 |
215 |
225 |
24x160 |
|
2830 |
2800 |
253300 |
26 |
1.01 |
210 |
220 |
230 |
27x160 |
|
3020 |
3000 |
260100 |
26 |
1.01 |
215 |
225 |
235 |
27x160 |
|
3220 |
3200 |
286900 |
26 |
1.01 |
220 |
230 |
240 |
27x180 |
